Máy xúc lật xcmg lw500fn gầu 3 m3

 Thông số kĩ thuật và những tính năng trên máy xúc lật XCMG LW500FN. Đánh giá chi tiết về sản phẩm máy xúc lật gầu 3 - 3,5 m3 thương hiệu XCMG model LW500FN. Bảng giá máy xúc lật XCMG LW500FN gầu 3 - 3.5 m3 mới nhất hiện nay.

Quý Khách hàng đang có nhu cầu tìm hiểu và đầu tư máy xúc lật cho việc cấp liệu hay thu gom nguyên vật liệu nhưng chưa biết đầu tư loại thiết bị nào? Dưới đây cùng tìm hiểu về dòng máy xúc lật được đánh giá với hiệu quả làm việc tốt nhất trong phân khúc hiện nay.

GIỚI THIỆU MÁY XÚC LẬT XCMG LW500FN GẦU 3 M3

 Nổi trội trong phân khúc tải nâng 5 tấn của máy xúc lật trung quốc, XCMG LW500FN là sự lựa chọn hoàn hảo về giá thành đầu tư, độ cơ động cho các doanh nghiệp. Máy được trang bị nhiều tính năng hiện đại cũng như thiết kế phù hợp với nhiều công việc hiện nay.

 Máy xúc lật XCMG LW500FN gầu 3 m3 tải trọng nâng gầu 5 tấn được tập đoàn XCMG sản xuất và đưa vào thị trường năm 2010. Đây là dòng sản phẩm với nhiều tính năng ưu việt và thiết kế với các tiêu chuẩn kĩ thuật cao. Dải gầu xúc lớn với nhiều tùy chọn đem lại sự hoạt động mạnh mẽ và thích hợp với nhiều loại vật liệu xúc khác nhau. XCMG LW500FN được sử dụng trong nhiều ngành nghề và công việc hiện nay: khai thác khoáng sản, mỏ đá, cấp liệu trong trạm trộn bê tông, xây dựng. Việc này giúp nâng cao năng suất sản xuất và chế biến cho các doanh nghiệp, công ty mang lại tính kinh tế và an toàn trong sản xuất cao.

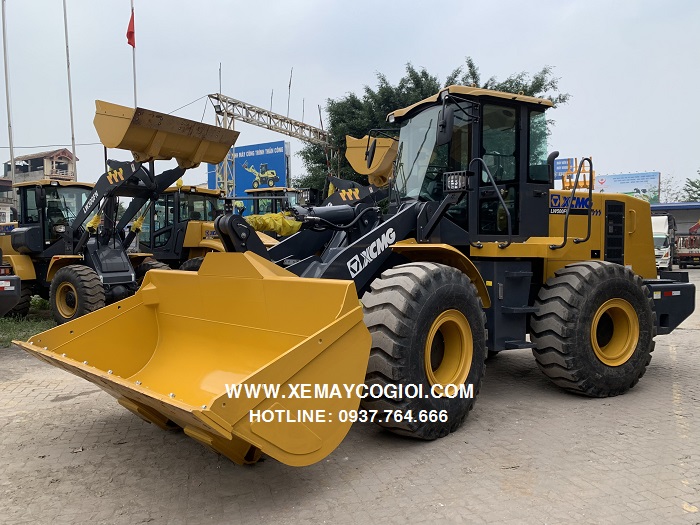

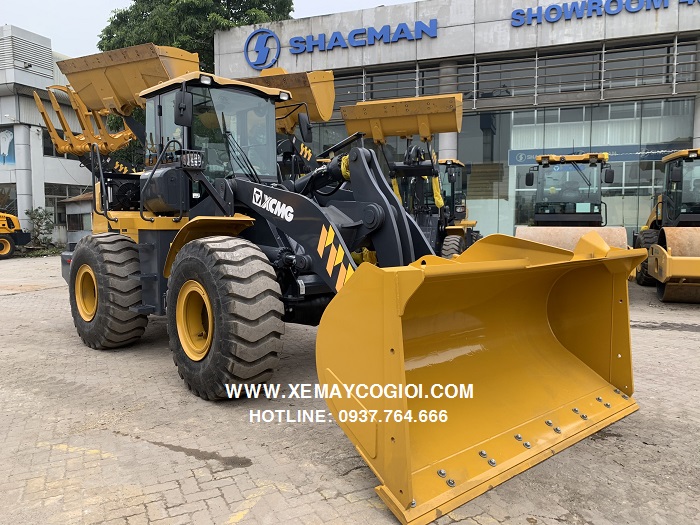

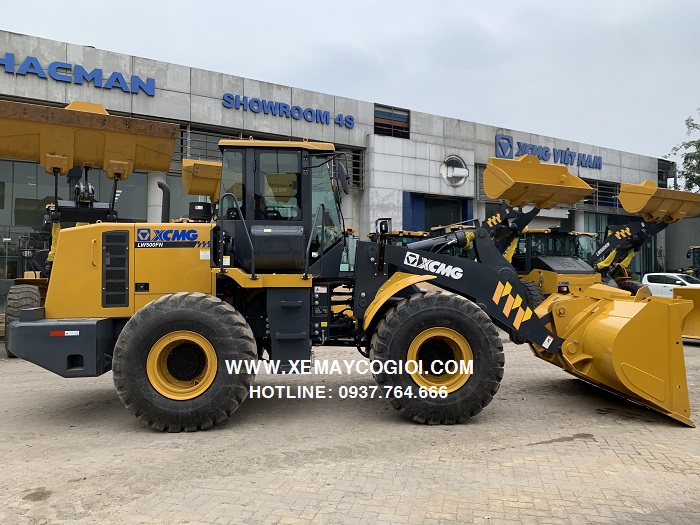

Máy xúc lật XCMG LW500FN gầu 3 m3.

Thông số kĩ thuật chính

Bảng thông số trên chỉ là thông số dự kiến. Thông số chính xác Khách hàng tham khảo tại "GIẤY CHỨNG NHẬN AN TOÀN KĨ THUẬT VÀ BẢO VỆ MÔI TRƯỜNG XE MÁY CHUYÊN DÙNG NHẬP KHẨU"

>>> Tham khảo thêm: Thông số kĩ thuật máy xúc lật XCMG LW500KN gầu 3.5 m3

TẠI SAO LẠI LỰA CHỌN SỬ DỤNG MÁY XÚC LẬT XCMG LW500FN GẦU 3 M3

 Máy xúc lật XCMG LW500FN gầu 3 m3 với các thiết kế hiện đại và tiên tiến nhất với các nâng cấp từ các thế hệ trước đó. Là sản phẩm tạo nên thương hiệu XCMG trong phân khúc 5 tấn tại thị trường châu Á, XCMG LW500FN mang lại hiệu quả làm việc tuyệt vời. Xe trang bị một số linh kiện nhập khẩu với chất lượng quốc tế, sản phẩm mang lại độ tin cậy cao, tuổi thọ máy lớn trong vận hành. Được phát triển từ những thế hệ đi trước LW520, LW521, và mới nhất là dòng máy LW500F, XCMG LW500FN được kế thừa những tính năng tốt nhất với chất lượng cao nhất.

Hiệu suất hoạt động cao

Máy xúc lật XCMG LW500FN gầu 3 m3 trang bị động cơ Weichai công suất 162 kW cho lực kéo 165 KN, lực đào tối đa 170 KN đáp ứng các công việc với hiệu suất làm việc cao.

  - Tải trọng nâng thẳng lớn: 7500 kg và lực đổ nghiêng đạt: 105 KN đem lại khả năng làm việc tuyệt vời cho thiết bị.

  - Động cơ công suất cao và moment xoắn lớn mang lại khả năng đáp ứng quá tải tức thời trong quá trình vận hành và cung cấp năng lượng cho các hoạt động tải nặng.

  - Hệ thống lọc dầu động cơ 3 chế độ ( ba lọc) giúp máy hoạt động bền bỉ với tuổi thọ cao, bảo dưỡng đơn giản và dễ thay thế.

 Bộ công tác đa dạng với dải gầu xúc lớn từ 3 - 3,5 m3 dễ dàng đem lại hiệu quả làm việc cao, tính kinh tế lớn. Ngoài ra, máy còn được trang bị các cơ cấu: bộ gắp gỗ, cơ cấu hai tầng đổ (đổ cao 3,5m) thích hợp xúc cấp liệu với chiều cao làm việc lớn. Tùy chọn gầu xúc răng gầu hoặc lưỡi gầu mang lại phạm vi hoạt động cao, dễ thay thế và chuyển đổi trong vận hành.

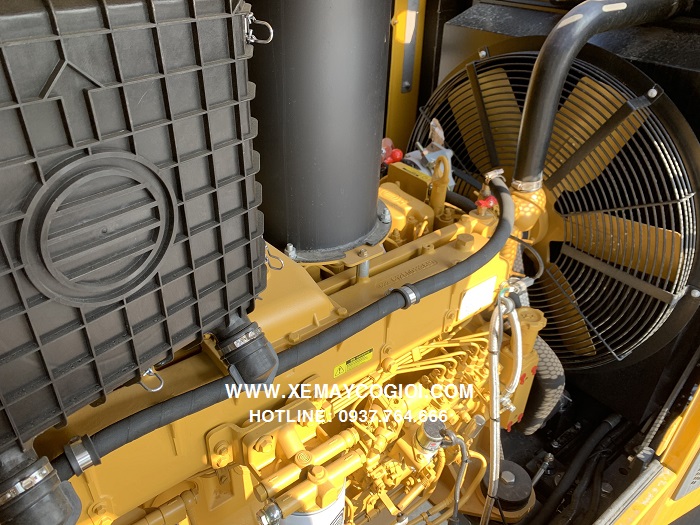

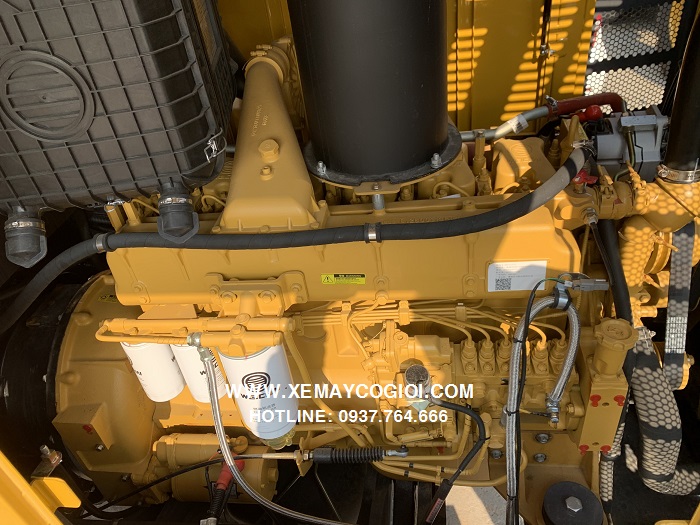

Động cơ Weichai mạnh mẽ và bền bỉ, tiết kiệm nhiên hiệu với hiệu suất làm việc cao.

Công nghệ hiện đại và tiên tiến

 Hệ thống khung gầm được thiết kế chịu tải nặng với khả năng chịu quá tải tốt, được sản xuất trên dây chuyền hiện đại với tiêu chuẩn quốc tế. Các điểm chịu lực được thiết kế và gia cường nhằm tăng cường tuổi thọ cho khung đỡ.

 Khung chassis trước và khung sau được thiết kế độc lâp với liên kết bản lề - khớp nối có tính liên kết cao. Việc này giúp xe hoạt động và linh hoạt hơn khi làm việc với nhiều điều kiện làm việc khắc nghiệt: độ nghiêng cao, mặt bằng sụt nún lớn. Khớp nối cũng được thiết kế giúp gia tăng phạm vi làm việc cho thiết bị: thích hợp làm việc trong các trạm trộn bê tông.

 Một trong những bộ phận quan trọng nhất là phần hộp số trên xe xúc lật XCMG LW500FN gầu 3 m3. Hộp số của xe được thiết kế với khả năng chịu quá tải lớn tới 7 tấn mang lại độ bền cao. Khả năng chuyển đổi moment xoắn từ động cơ tới hệ thống di chuyển được chuyển hóa tối đa nhờ các thiết kế bánh răng bên trong hộp số mang lại khả năng hoạt động tuyệt vời. Tốc độ di chuyển của xe lớn (40 km/h và 18 km/h) rút ngắn được thời gian di chuyển khi xe vận hành liên tục với tần suất cao.

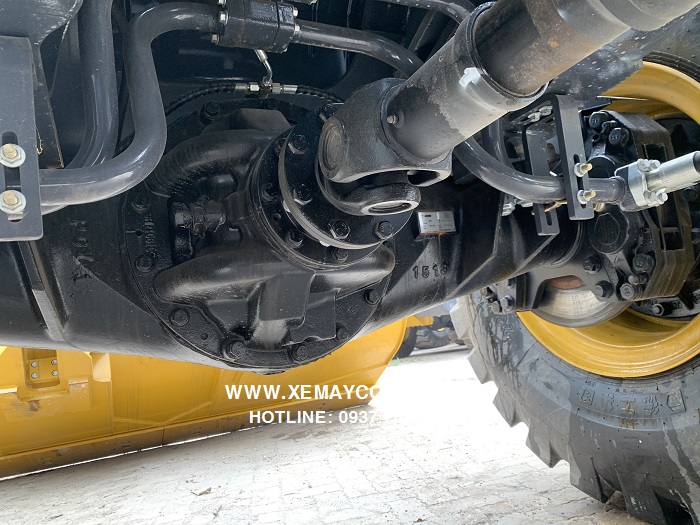

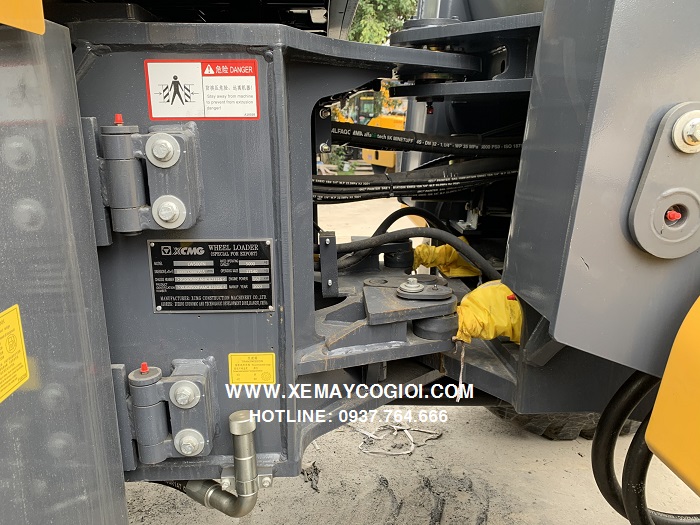

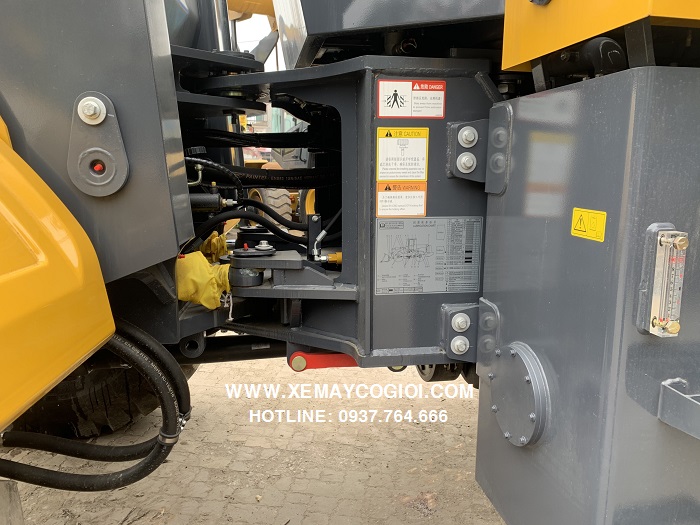

Hệ thống khung gầm (chassis) và khớp nối thân được chế tạo bằng thép cường độ cao.

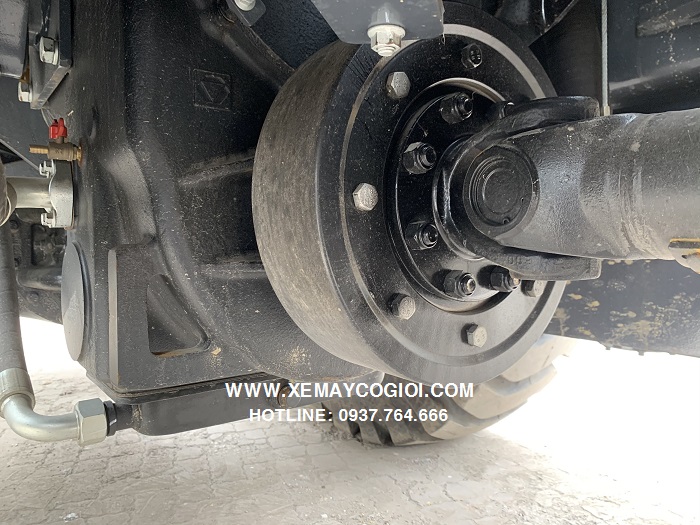

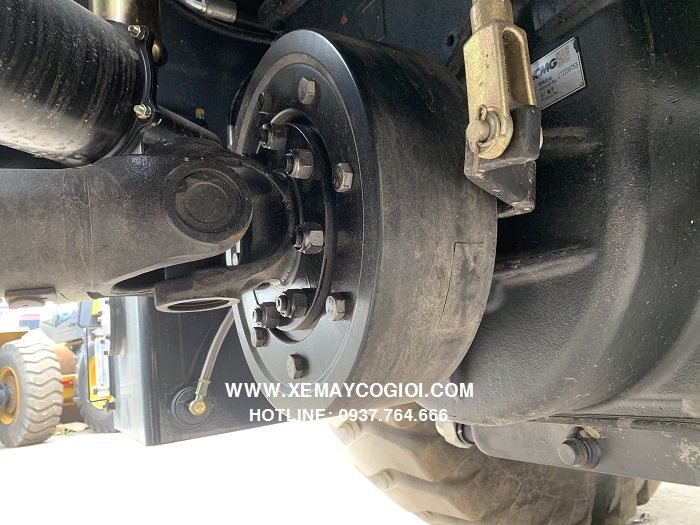

Hộp số và bộ chuyển đổi moment xoắn trên xe xúc lật LW500FN.

Vận hành thoải mái và an toàn

 Cabin máy xúc lật XCMG LW500FN gầu 3 m3 lớn nhất phân khúc với thiết kế có cấu trức hình học hiện đại. Khung cabin được chế tạo bằng vật liệu có độ cứng cao nâng cao khả năng chịu lực tác động từ bên ngoài. Với thiết kế 65% cabin bằng kính cường lực (kính phẳng) gia tăng tầm nhìn cho người vận hành và giảm chi phí bảo dưỡng, thay thế thấp so với kính cong. Khả năng chống ồn, cách âm cao mang lại không  gian làm việc thoải mái và tuyệt vời với điều hòa hai chiều công suất lớn kết hợp 9 cửa cấp gió.

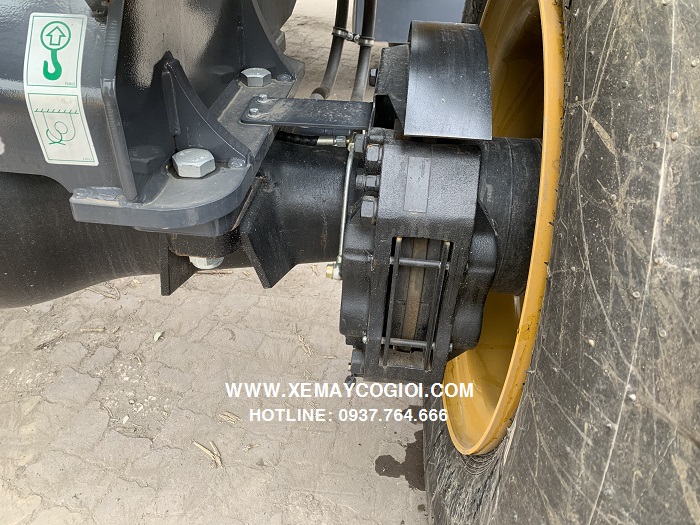

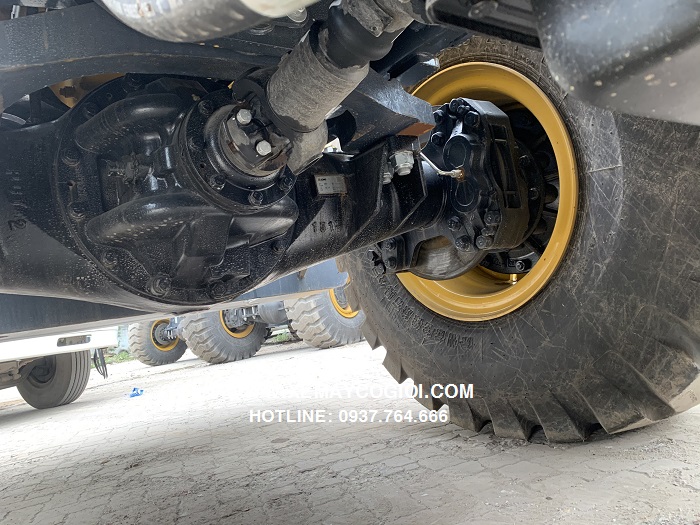

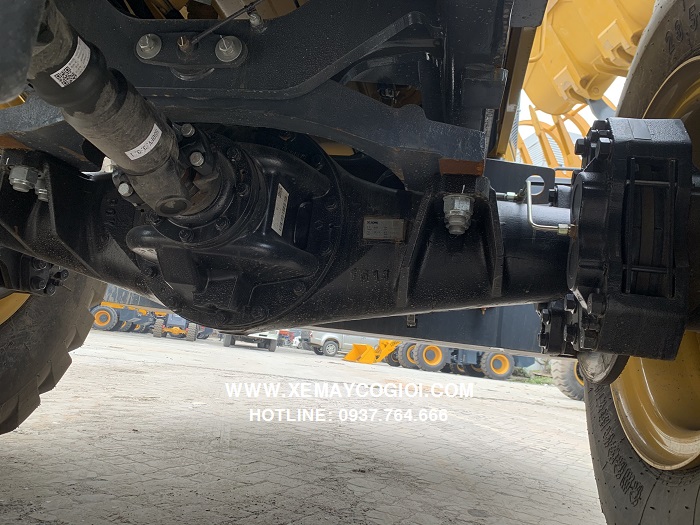

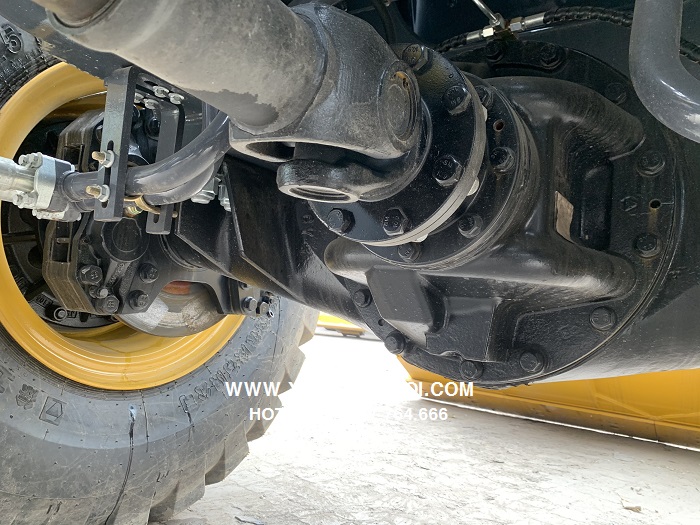

 Hệ thống phanh xe (thắng xe) trên LW500FN với thiết kế phanh dầu trợ lực hơi (đĩa phanh) bốn bánh với độ tin cậy cao. Phanh dừng đỗ là phanh tay (phanh kéo kiểu cơ khí) dễ dàng thao tác và vận hành. Hệ thống cầu xe là cầu dầu vi sai chịu tải trọng lớn cùng thiết kế bập bênh giúp xe hoạt động dễ dàng trên địa hình xấu. Lốp xe là lốp hơi tiêu chuẩn khả năng chịu tải trọng lớn được hãng XCMG đặt riêng cho các sản phẩm của hãng.

 Tay chang điều khiển là kiểu điều khiển thủy lực với thiết kế một tay chang cho thao tác nhẹ nhàng, vận hành đơn giản. Khách hàng cũng có thể tùy chọn hai tay chang theo yêu cầu của người vận hành. Hệ thống vô lăng (tay lái) được thiết kế có thể điều chỉnh lên xuống kết hợp cùng ghế ngồi có thể điều chỉnh tạo cảm giác lái thoải mái nhất.

 Xe được thiết kế với khả năng vận hành đơn giản và dễ dàng với cả những người mới tiếp xúc với sản phẩm này. Các nút chức năng điều khiển được bố trí hợp lí dễ dàng thao tác khi vận hành.

Cabin máy xúc lật LW500FN với không gian vận hành lớn và tầm quan sát rộng.

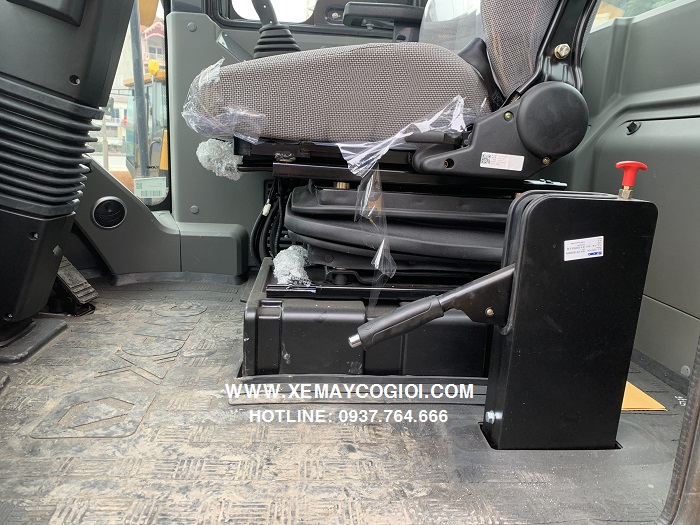

Ghế ngồi với thiết kế điều chỉnh đệm hơi cho cảm giác lái thoải mái nhất cùng phanh tay thiết kế dễ vận hành.

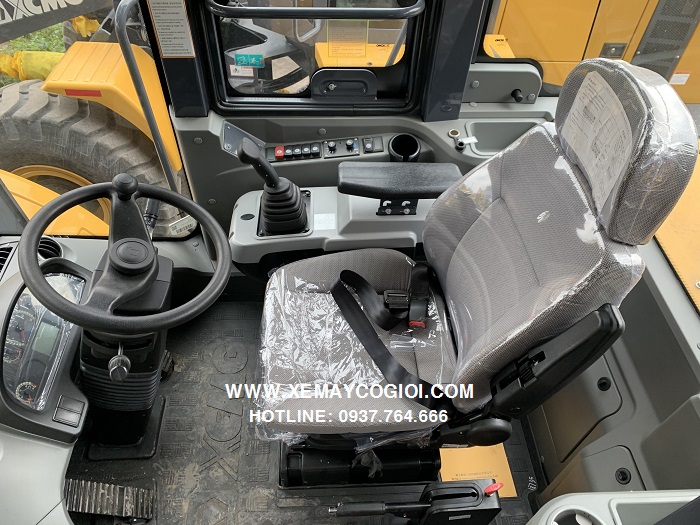

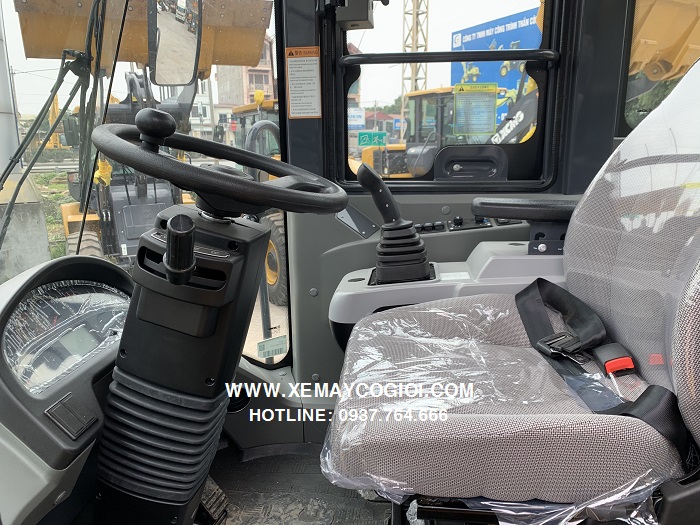

Cần số, vô lăng (tay lái) tay chang được thiết kế phù hợp cho việc vận hành tố nhất.

Cụm tay chang điều khiển thủy lực với các công tắc hỗ trợ vận hành an toàn.

Bảo dưỡng đơn giản và dễ dàng

 Xe xúc lật gầu 3 m3 XCMG LW500FN được các kĩ sư tối ưu hóa về thiết kế đảm bảo cho việc kiểm tra bảo dưỡng được đơn giản và dễ dàng nhất. Các điểm bôi trơn (bơm mỡ) được thiết kế và lắp đặt tại các vị trí thuận tiện cho thao tác bơm mỡ. Hệ thống thủy lực bao gồm các bơm thủy lực, ống dẫn,... đều được cố định và lắp đặt gọn gàng nhất dễ kiểm tra.

 Nắp động cơ xe được chế tạo bằng thép tấm có khả năng chịu lực tốt hơn và tránh được các va đập cũng như vật rơi đập vào. Thiết kế mở cánh hai bên với góc mở lớn (90 độ) cùng thiết kế mở cánh sau dễ dàng kiểm tra các két làm mát: két thủy lực, két nước,... Không gian bên trong nắp động cơ cũng có không gian rộng thuận tiện cho việc kiểm tra bảo dưỡng động cơ, hộp số và hệ thống thủy lực.

Máy xúc lật XCMG LW500FN gầu 3 m3 thân thiện với người dùng

 Với việc nghiên cứu và phát triển sản phẩm ngày càng tốt hơn, máy xúc lật XCMG LW500FN được đánh giá thân thiện với người dùng. Một số thiết kế của sản phẩm hỗ trợ tối đa nhất cho người lái để vận hành tốt nhất.

 Thiết kế bậc lên xuống cabin có các vấu chống trượt tăng tính năng an toàn.

 Cabin xe được thiết kế với không gian vận hành rộng rãi với điều hòa hai chiều.

 Hệ thống giả trí được trang bị khá đầy đủ với đài FM, radio, cổng USB.

 Ghế ngồi đệm hơi êm ái vận hành thoải mái giảm mệt mỏi trong thời gian làm việc dài.

HÌNH ẢNH MÁY XÚC LẬT XCMG LW500FN GẦU 3 - 3.5 M3

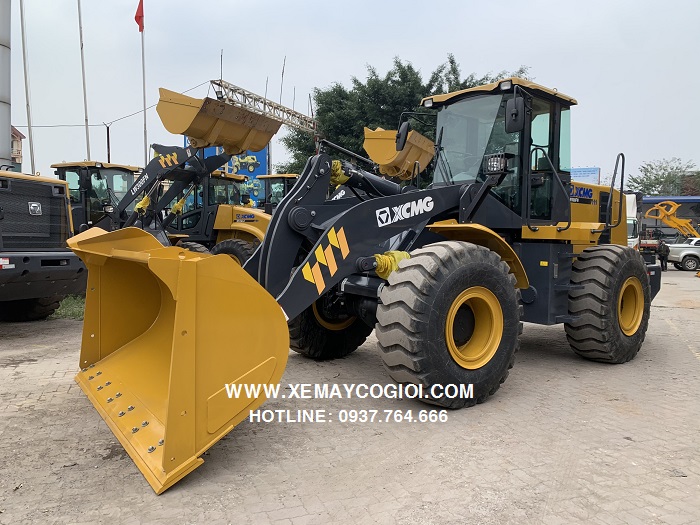

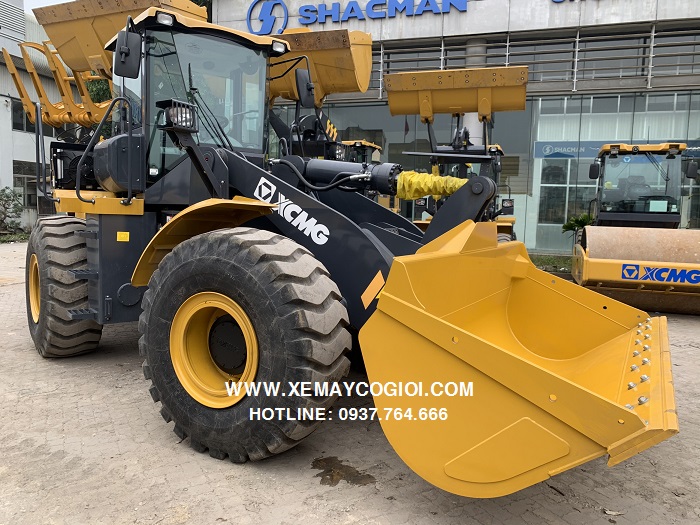

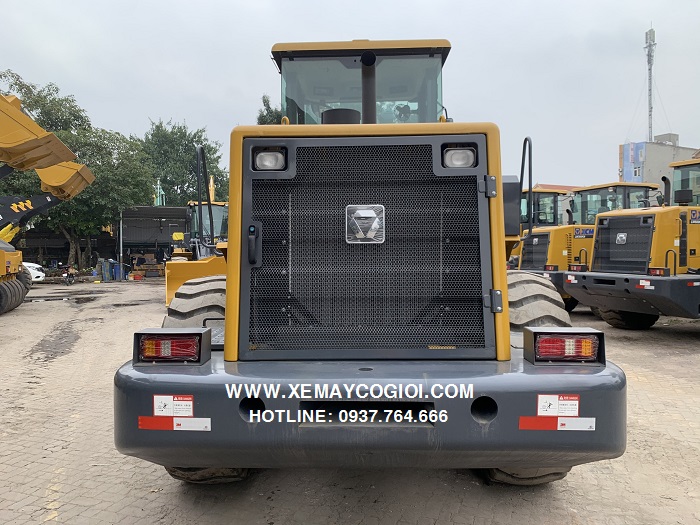

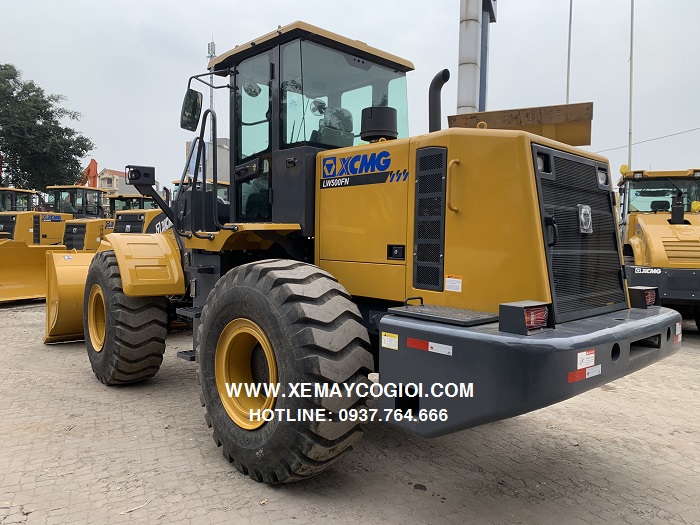

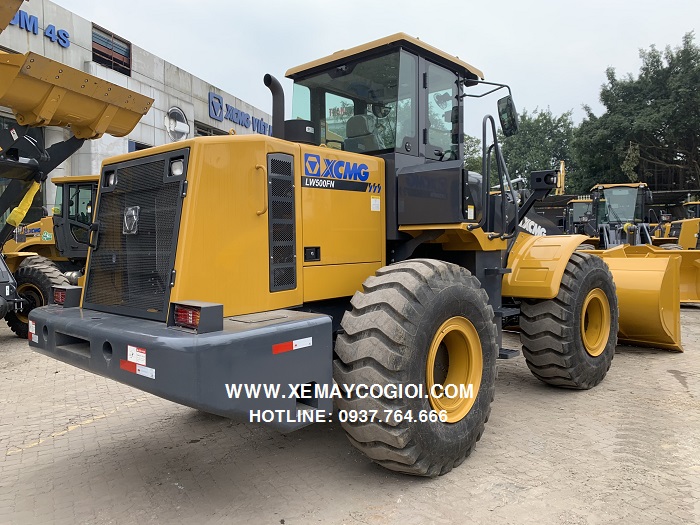

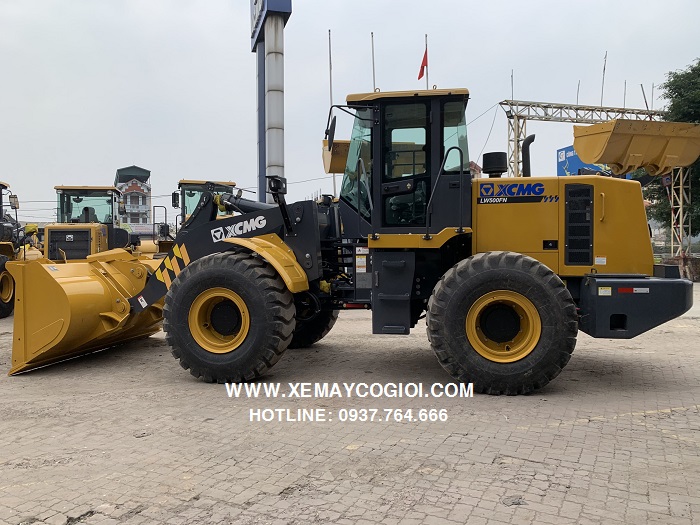

Máy xúc lật XCMG LW500FN gầu 3 - 3,5 m3 tải trọng nâng 5 tấn.
